ELLIPSE는 타원 또는 타원형 호를 그리는 명령어 입니다. 타원은 장축과 단축으로 이루어져 있고 타원의 일부분인 타원형 호도 기릴 수 있습니다.

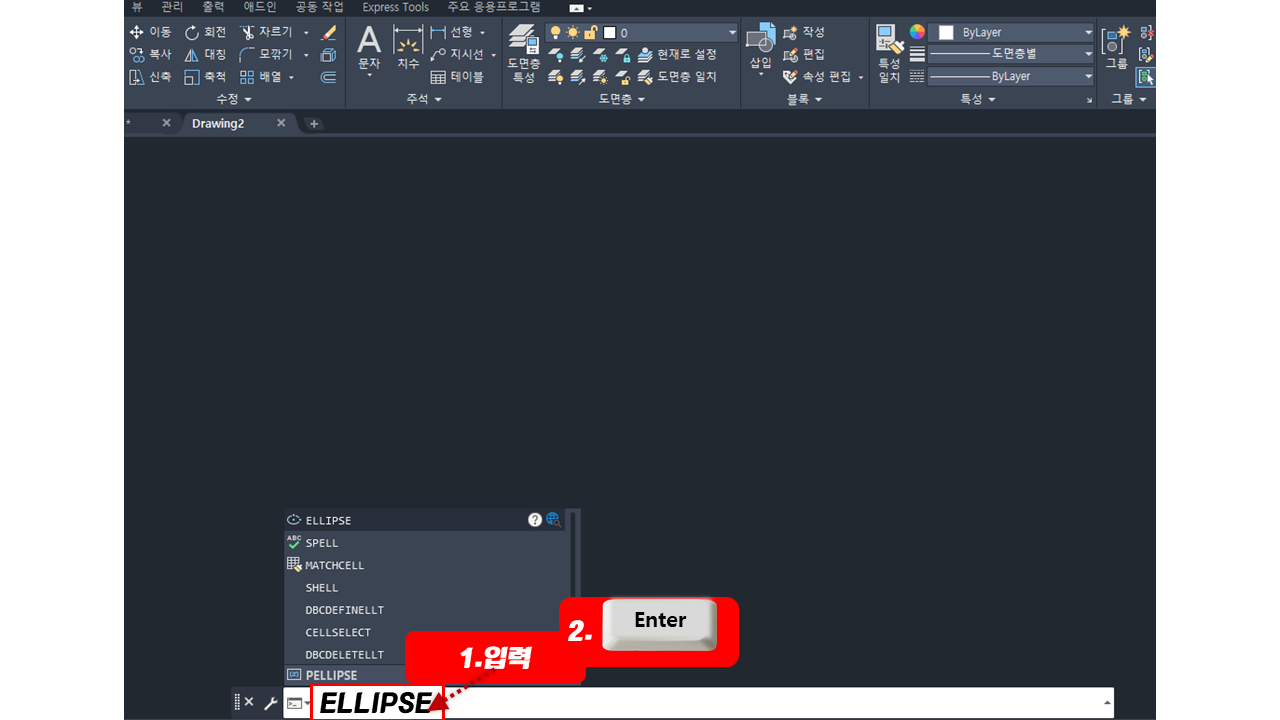

명령창에 ellipse를 입력후 Enter
중심 c 클릭
타원의 중심점을 지정해준 후 다시 축의 끝점을 지정해줍니다.
다른축으로 거리를 클릭지정해 타원을 완성해 줍니다. 축의 중심으로 부터 축의 끝점과 거리를 지정하여 타원을 그려줍니다.
회전(R) -한축을 지정하고 그 축을 기준으로 회전 각도에 따라 타원을 그립니다. 90도 미만의 양의 값을 입력해야 하는데 0을 입력하면 원형타원이 그려집니다.
