polygon은 정다각형을 그리는 명령어 입니다. 원에 내접 또는 외접하는 다각형을 그리거나 한 변의 길이를 입력하여 다각형을 그릴 때 사용합니다.
다각형을 그리기위해 명령창에 polygon을 입력해 실행한 후 정다각형의 면의 숫자 6을 입력합니다.

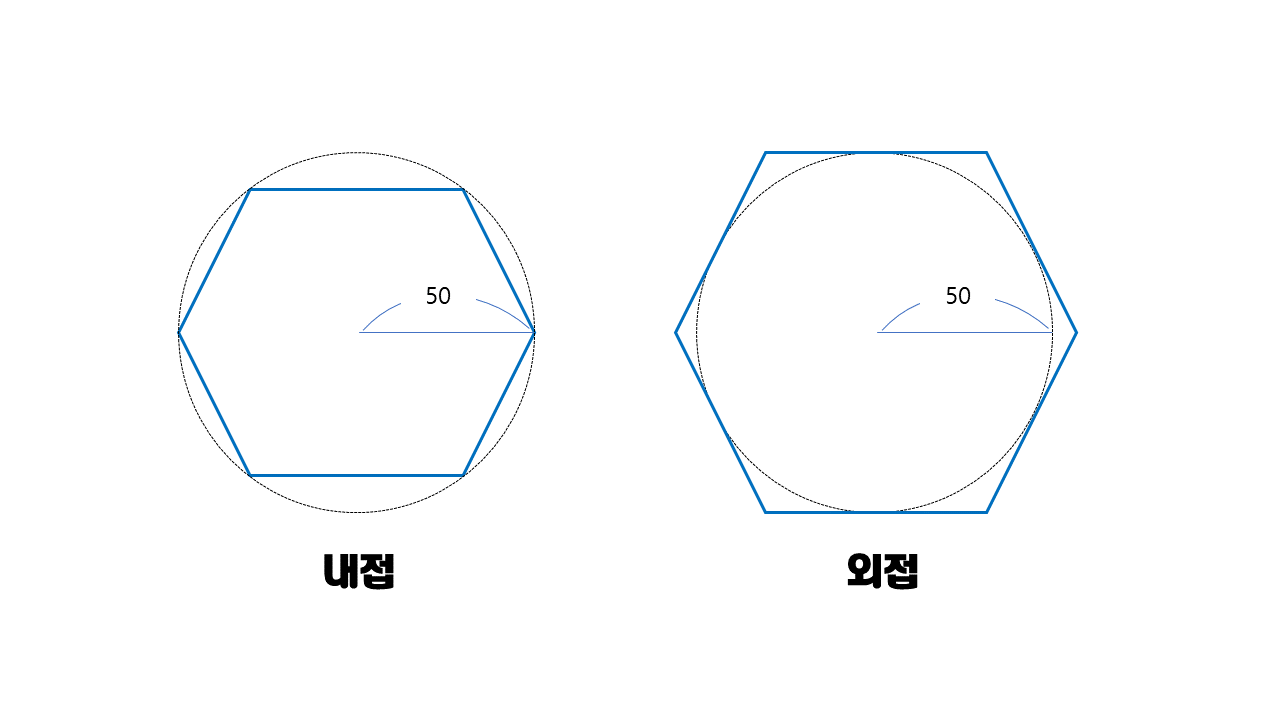

폴리곤의 중심이 되는 지점을 클릭 지정해 줍니다. 원에 내접할 것인지 원에 외접할 것인지 지정해줍니다.

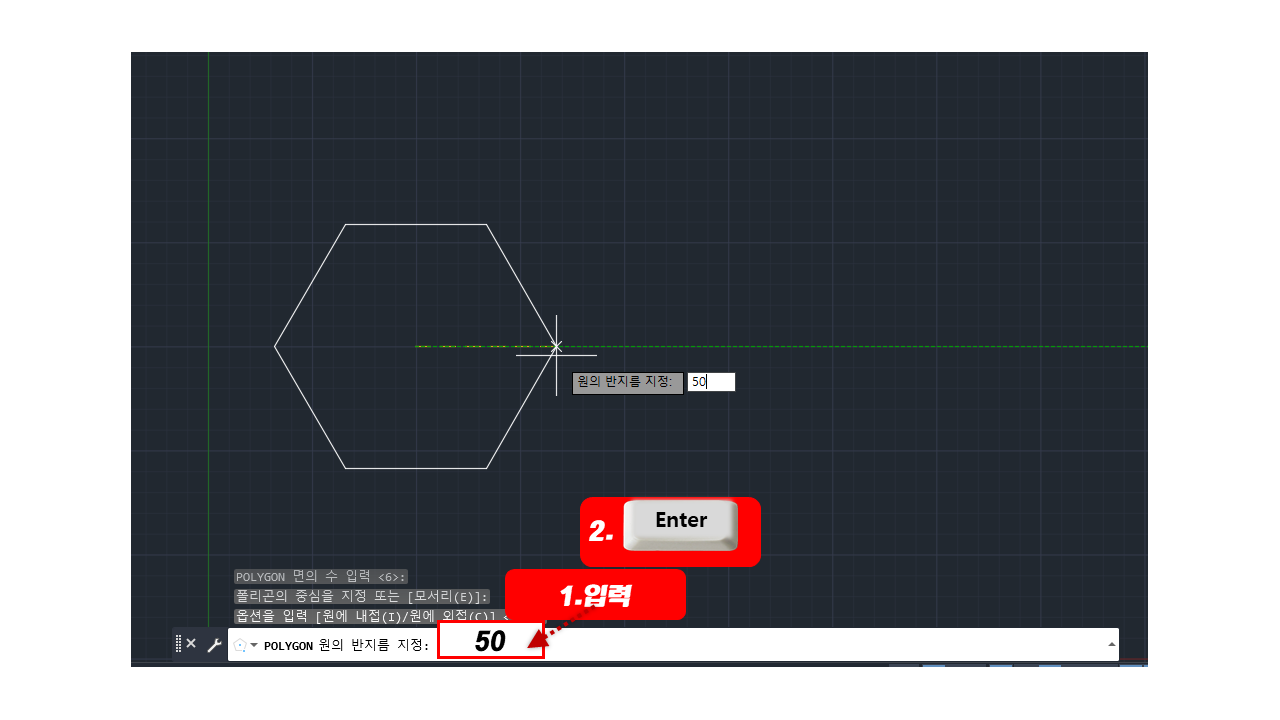

원의 반지름을 지정해 다각형을 그려줍니다.
다각형의 한 면의 길이를 입력하여 다각형을 그려봅니다. 명령창에 polygon을 입력한 후 면의 수를 입력합니다.
모서리의 두번째 끝점을 위와 같이 지정해 한면의 길이가 30인 다각형을 그려줍니다.
