measure는 지정한 길이 간격으로 객체에 점 객체 또는 블록을 배치하는 명령어 입니다. 길이 분할은 등분할과 마찬가지로 객체가 분할되는 것이 아니라 점 객체나 블록을 그릴 수 있습니다.
커멘트창에 명령어 MEASURE를 입력한 후 ENTER

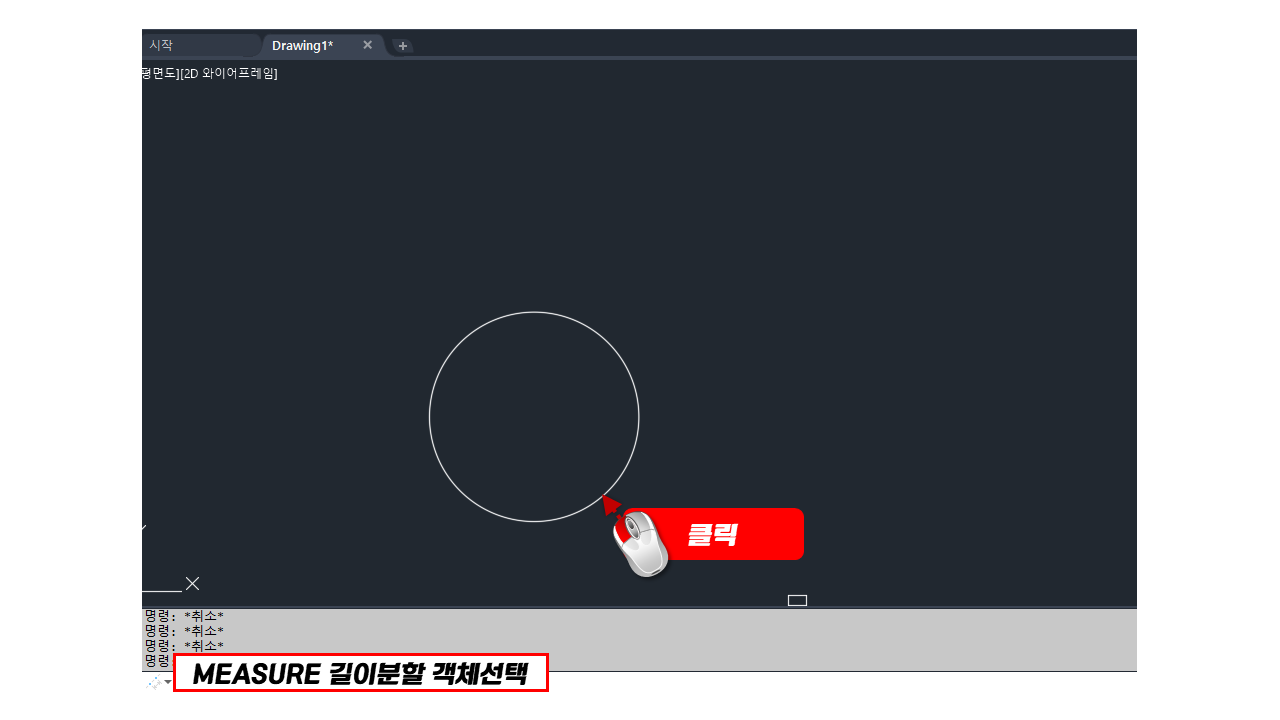

길이분할 객체를 선택합니다.
세그먼트의 길이지정,분할 길이 50을 입력해준 후 ENTER
길이분할 위치는 선택한 지점에서 가까운 끝점에서 시작합니다. 또한 원은 0도에서 시작해서 선택한 객체를 따라 지정한 길이에 점객체를 그려줍니다.
점객체를 이용하는 방법으로는
점객체는 객체스냅 -노드를 이용하여 찾을 수 있습니다. 등분할 위치에 점 객체가 있다면 객체스냅 -노드에 체크하여 선을 그리고 필요없는 점객체는 지워줍니다.
