[오토캐드 기초배우기]등분할하기_DIVIDE알아보기

등분할하기(divide)는 객체의 길이에 일정한 간격으로 점 객체 또는 블록을 배치하는 명령어입니다. 이 명령어는 객체를 나누는 것이 아니라 객체위에 점 객체 또는 블록을 그릴 수 있습니다.

먼저 점 스타일을 바꿔줍니다. 점 스타일 대화상자에서 점 객체의 표시스타일과 크기를 변경할 수 있습니다. 점 스타일을 변경하면 이미 그려져있는 점객체도 모두 업데이트 됩니다.

실행방법으로 리본메뉴에서 홈-유틸리티-점스타일을 클릭하거나 명령창에 ptype을 입력해 실행시키면 점스타일 대화상자가 나타납니다. 원하는 점객체의 모양을 선택합니다.

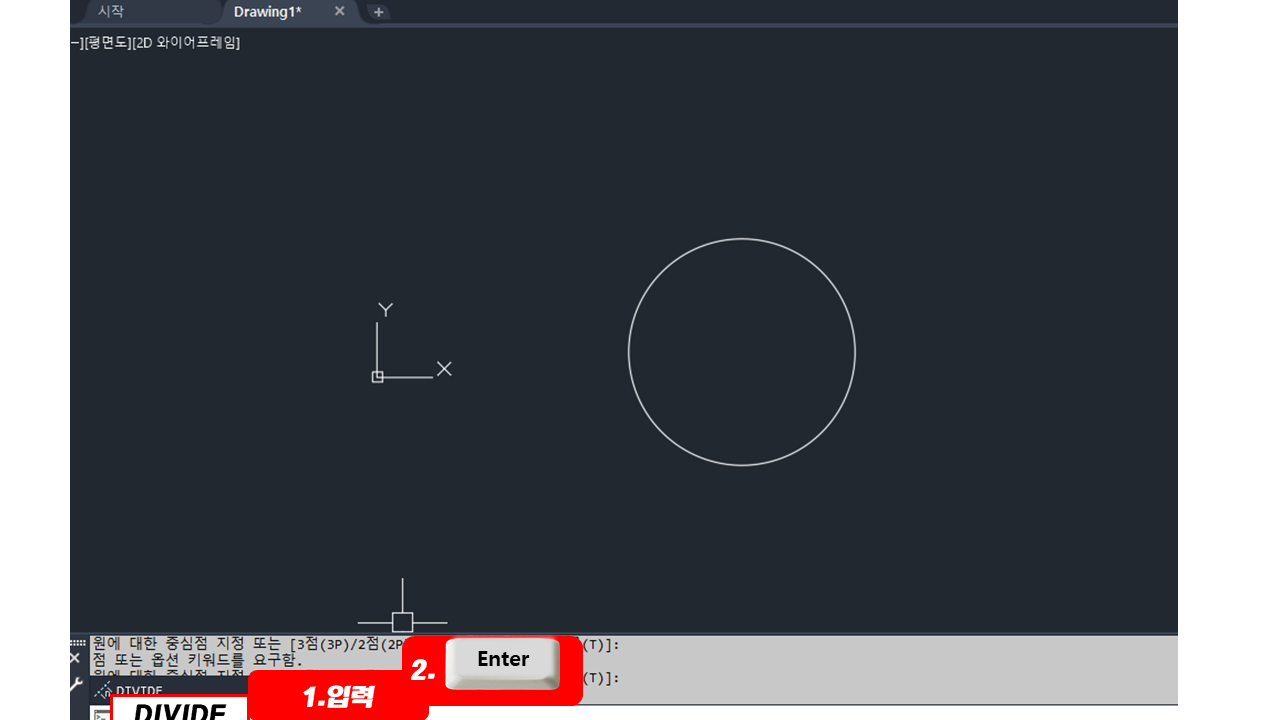

커멘트창에 divide를 입력합니다.

등분할 객체를 선택합니다.

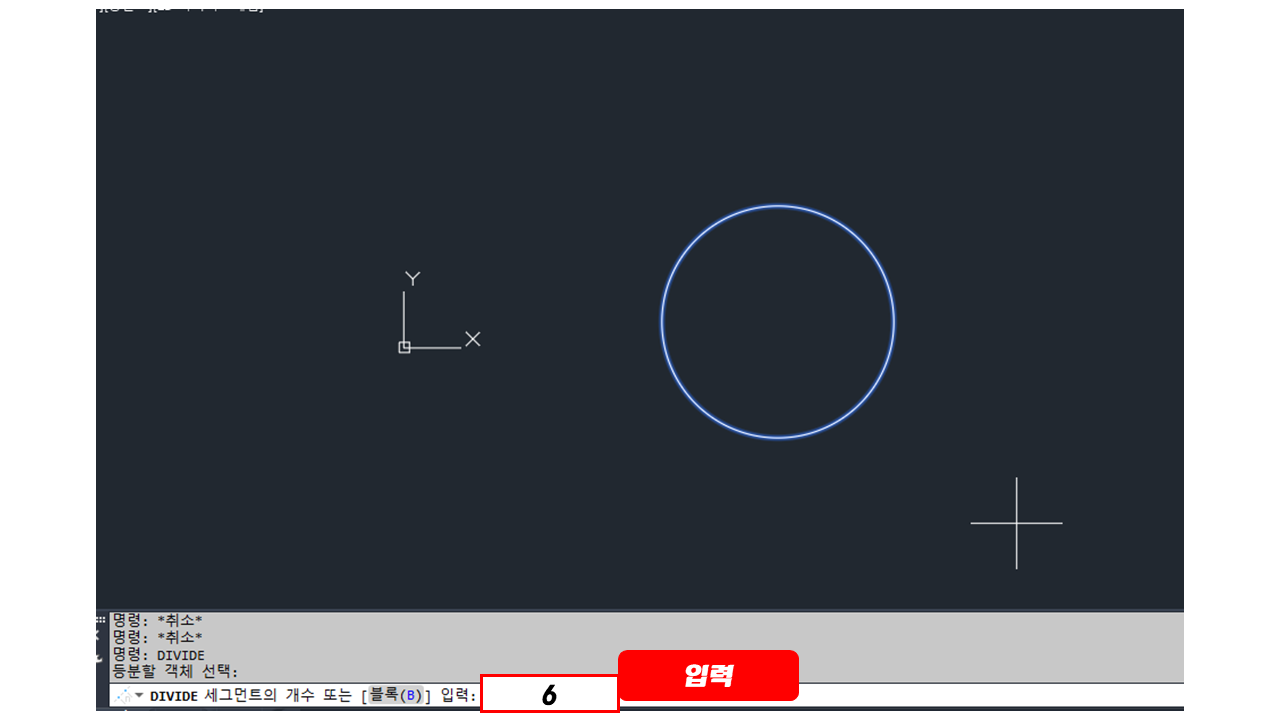

등분할 개수를 입력합니다.

6등분되는 지점이 표시되었습니다.

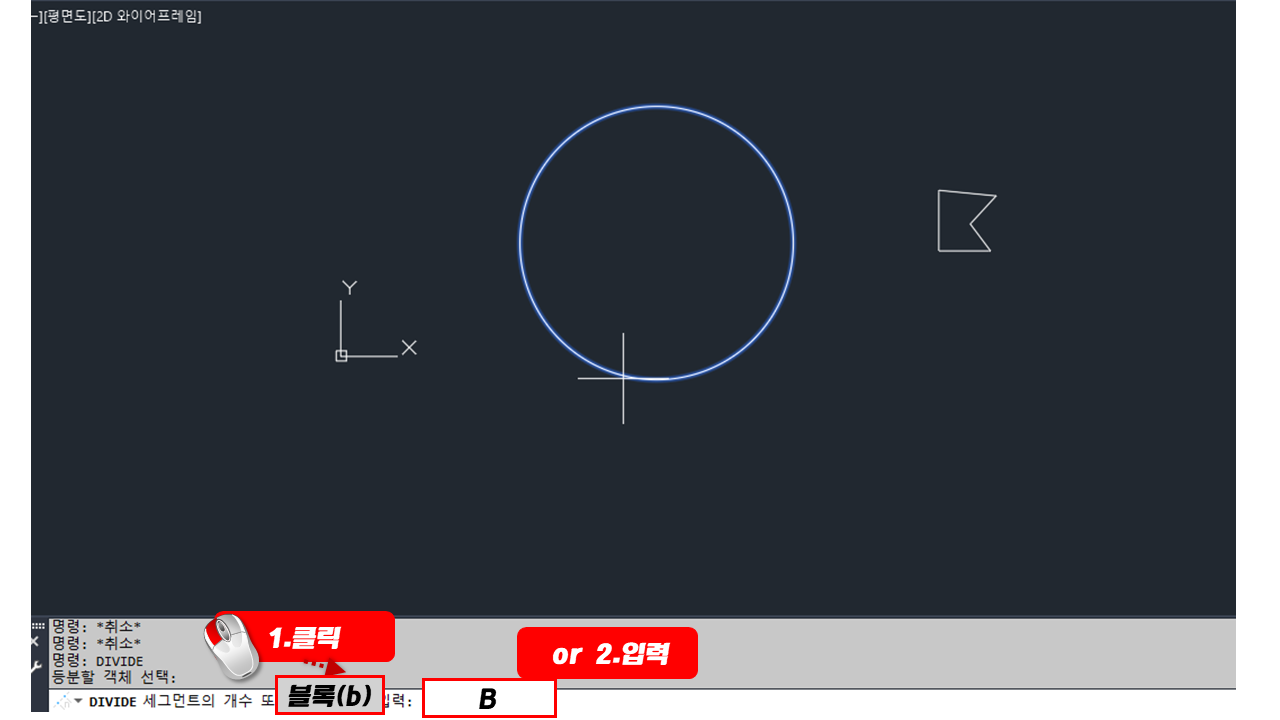

선택한 객체를 따라 등분할 위치에 같은 간격으로 블록을 정렬합니다.

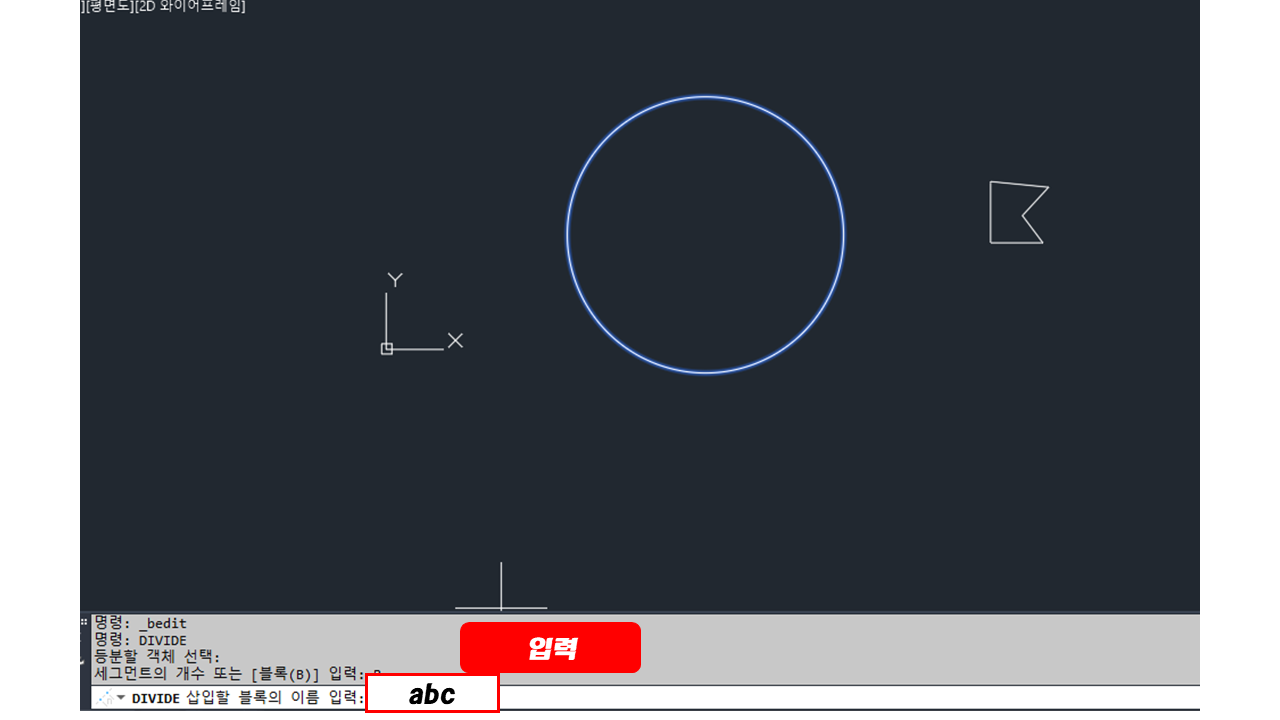

삽입할 블록의 이름을 입력후 ENTER

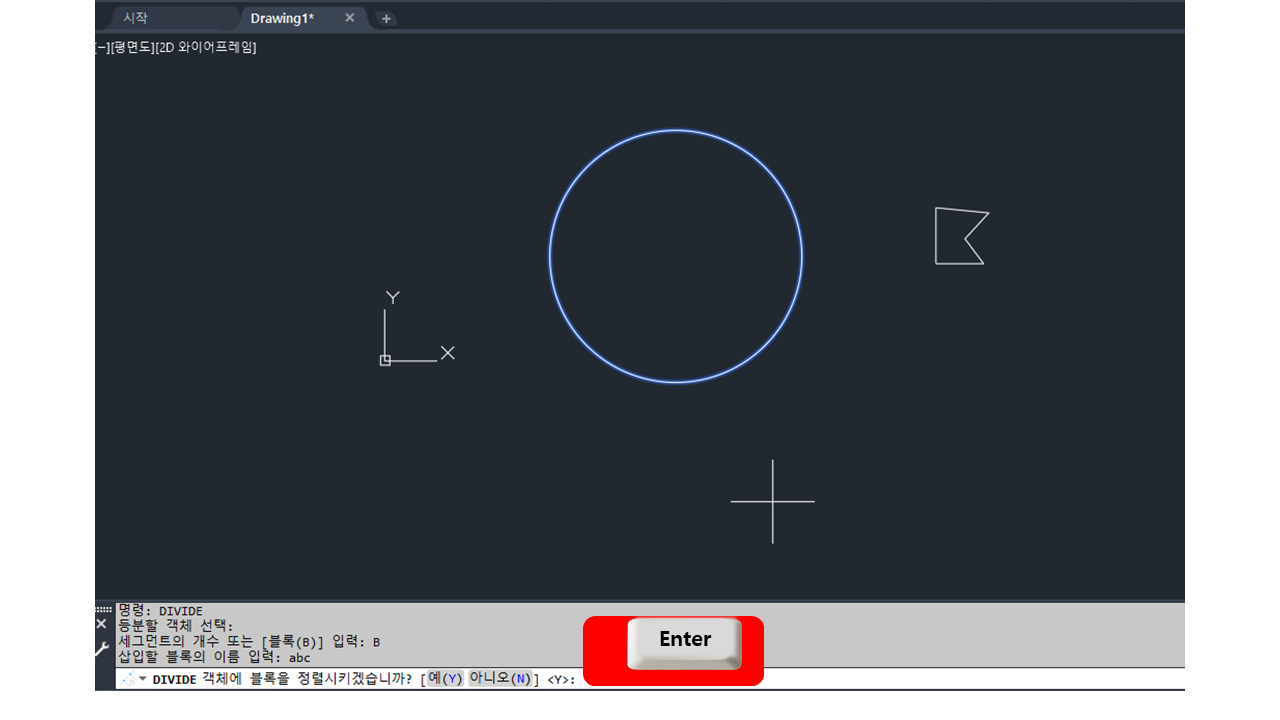

 커멘트 창에 객체의 블록을 정렬시키겠습니까? Y OR N 선택 후 ENTER

세그먼트의 갯수를 입력 후 enter

정렬y를 입력한 경우

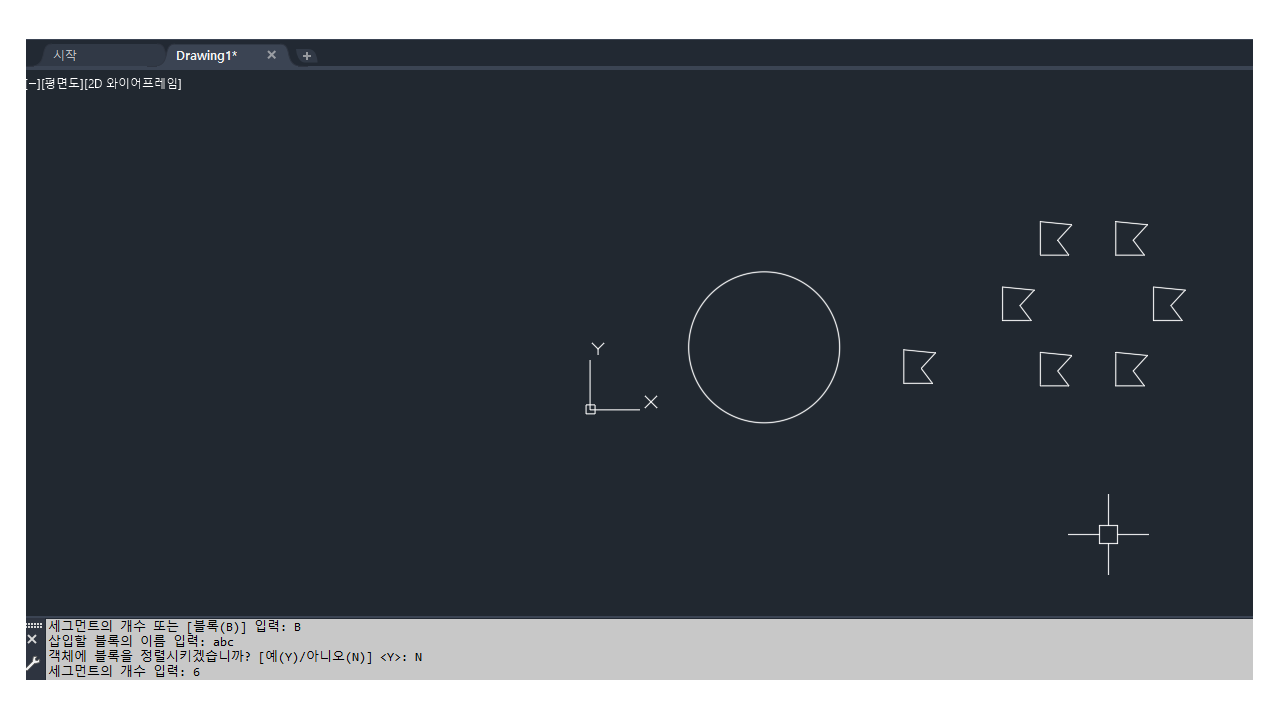

정렬n을 입력한 경우
