오토캐드 배우기 _도면의 크기 설정하는 법 알아보기

→도면을 그릴 때 정해진 도면 크기 안에서 축적을 재가며 그리는 것처럼 오토캐드에서도 도면을 그리기 전에 도면 크기에 해당하는 도면 영역을 정해야 합니다. 도면의 최종 결과물은 파일 그 자체일 수 있지만 대부분 용지에 출력합니다. 오토캐드로 도면을 그릴 때는 실제 크기를 입력하여 그리지만 대부분 출력할 용지를 염두에 두고 도면의 한계를 정합니다. 도면의 한계는 출력할 수 있는 영역을 의미하며 그리드가 표시되는 한계이기도 합니다. 오토캐드에서는 실제 수치로 입력한 다음 출력할 때 축적을 정하기만 하므로 이러한 번거로움은 없어졌습니다. 그러나 도면의 한계는 정해야합니다. 도면의 한계가 없다면 오토캐드에서 표현할 수 있는 영역의 제한이 없어지기 때문에 무한대의 공간을 잡는 불상사가 초래할 수 있습니다.

오토캐드에서 도면의 한계는 단순히 도면 크기를 정한다는 의미기 아니라 작업 공간을 정한다는 의미일 것입니다.  사전에 정의한 도면의 한계 안에서 확대 명령이나 그리드 명령 그리고 출력 명령이 수행되기 때문입니다.  이러한 도면의 한계는 실제 도면의 크기를 먼저 파악하면 좀 더 쉽게 이해할 수 있습니다.

가장 큰 크기는 A0이며 A0의 정확히 반을 자른 크기가 A1입니다. A2는 다시 A1을 반 자른 크기이며 이런형식으로 A0→A1→A2→A3→A4의 다섯 가지 용지크기를 사용합니다.

도면의 한계란 도면이 그려질 영역을 의미합니다 도면영역을 정하는 이유는 작업 중 메모리를 최적화하기 위함입니다. 도면영역을 정함으로써 출력범위와 함께 확대 범위를 정할 수 있기 때문입니다. 도면 영역이 영향을 주는 것은 보이는 부분보다 보이지 않은 부분이 더 많지만 가시적으로 확인할 수 있는 부분은 확대 범위와 그리드 범위라 할 수 있겠습니다.

오토캐드에서 도면의 한계는 LIMITS명령을 사용하여 설정합니다. LIMITS명령은 리본메뉴에서는 사용할 수 없고 명령어 입력 창에 직접 명령을 입력하여 사용합니다.

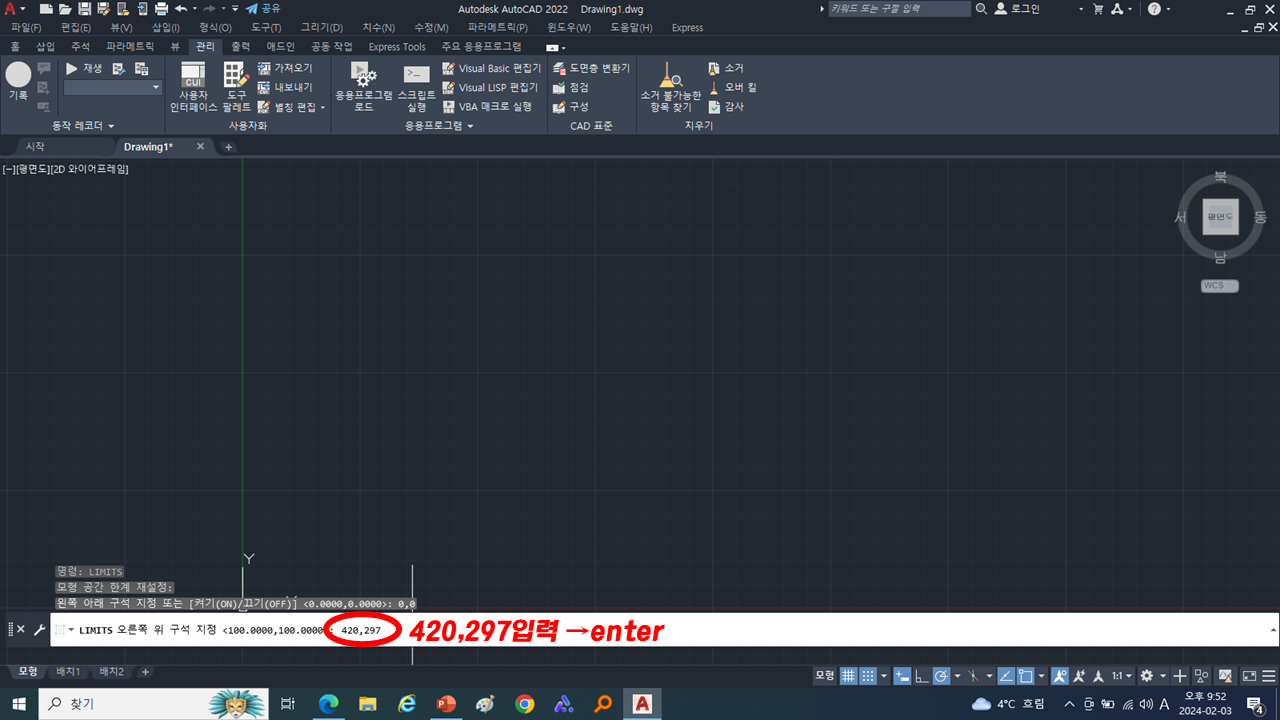

도면의 한계를 입력할 때 는 먼저 도면의 원점을 입력한 다음

한계점을 입력해줍니다. 도면의 한계점을 입력할 때는 직접 좌표를 입력하거나 화면에서 한계점을 클릭합니다. 이와같이 필요한 도면크기를 자유롭게 지정해 주면 됩니다.
